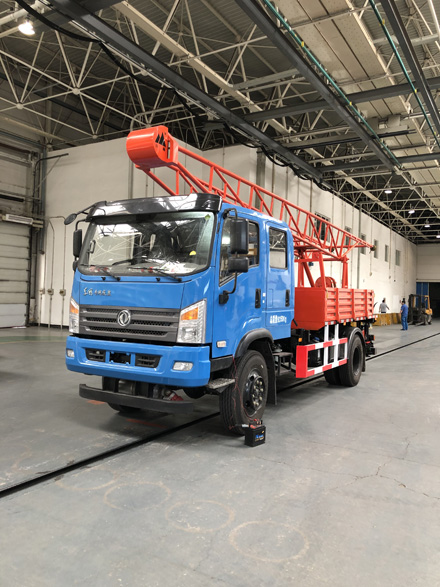

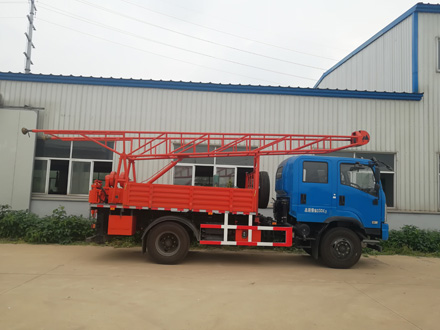

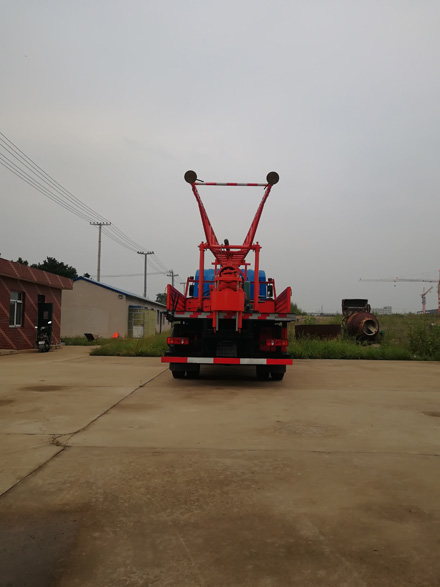

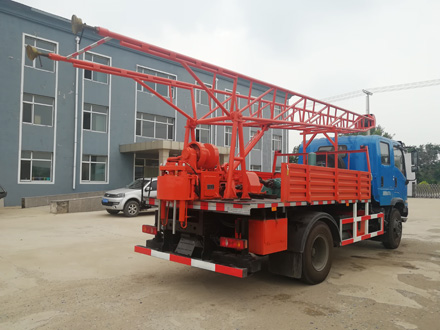

STC5092TZJDPP100-3G型鉆機車
STC5092TZJDPP100-3G型鉆機車是一種裝在東風牌DFV2110GD5DJ（四驅）型符合國Ⅴ排放標準的柴油車底盤上的油壓給進的轉盤式車載鉆孔設備。
使用范圍
1、 找礦和詳細勘探礦產時鉆鑿各種淺井以及地震探礦用的鉆孔。
2、 開采液體和天然氣時的鉆孔。
3、 建筑爆破用途的鉆孔。
4、 工程地質勘察或淺孔水井鉆孔。
一、 主要特點
1、 輸出轉速多，可根據孔徑、地層和給進速度靈活選擇，適應范圍廣。
2、 傳動能力強、可靠性高。
3、 在減速箱內增設倒檔機構，方便擰卸主動鉆桿。
4、 液壓起拔和加壓、省力安全；手把集中，操縱方便。
5、 主卷揚為行星式卷揚機、操作靈活、安全可靠。
6、 泥漿泵輸入轉速可增可減，檔位多，流量可根據不同孔徑和鉆進速度靈活變化，輸送壓力高。
7、 主動鉆桿剛性好、自重大，鉆物探孔時靠自重加壓。
8、 四個支腿和起落塔為液壓操縱，方便可靠。
9、 駕駛室為雙排平頭全封閉式，可乘坐6人。
二、 技術規格
1、 基本參數
****鉆進深度 100m（200mm鉆頭）、150m（150mm鉆頭）
六方主動鉆桿規格 φ86.7×75×5500（mm）
鉆桿直徑 50mm
鉆機車外形尺寸（長×寬×高） 9350×2500×3620（mm）
鉆機車總質量 9350Kg
2、 回轉器
轉盤轉速 55、71、97、125、163、210（r/min）
****給進力 80KN
****起重力 120KN
給進行程 450mm
3、 卷揚
卷揚機提升速度（單繩） 0.213、0.275、0.374、0.484、0.628、0.814（m/s）
****提升能力（低速單繩） 20KN
鋼絲繩直徑 14mm
4、 泥漿泵
類型 BW-450/2
****工作壓力 2MPa
5、 油泵
型號 CBN-F532-BFHL
額定壓力 16MPa
排量 32ml/r
